FALCON antena

Odgovor Napisal/-a s57xx »

Po dogovoru premaknjeno iz poročila o aktivaciji S5/GS-002

Rado,

je pri tej anteni kaj radialov? Na anteni jih ni videti, morda kar pri postaji in koaks seva kot del antene?

Jure
Jure S57XX

s58r
Prispevkov: 270
Pridružen: 10 Maj 2008, 18:27

Re:

Odgovor Napisal/-a s58r »

Jure, pozdravljen.

Anteno sem kupil pred leti ( na wimo.com ) in je od proizvajalca Diamond. Pokriva 7, 14, 21, 28 in 144 MHz.. )
Sedaj jo več ni v prodaji, ker ta proizvajalec sedaj ponuja predvsem monoband antene za mobilno delo ( na KV področju ).

Ne ni nikakršnih radialov, le pretikač za različne bande ( bom kasneje dodal kakšno slikco .. )
Pomembno mi je bilo to, da je antena samostoječa, za kar sem koristil foto stojalo... Sama antena pa je sestavljena iz 3 sekcij...
Tako da mi sedaj ne bo več treba pazidi, če mi bo padel sneg za vrat ob postavljanju polagalke... ;)

Sem pa bil prijetno presenečen, da mi je uspelo narediti toliko zvez, četudi naj bi bili pogoji zelo dobri ( če odštejemo mraz ...).
Sama antena je teleskopska in je potrebno raztegnjene elemente pritrditi z imbus ključkom ( to je neprijetno, ker ga lahko mimogrede zgubiš.... in s seboj moraš imeti primeren ključek.. ).

lp
Rado

s58r
Prispevkov: 270
Pridružen: 10 Maj 2008, 18:27

Re:

Odgovor Napisal/-a s58r »

Tago dolgo tega je, odkar sem jo nabavil, da sem šele sedaj, ob pregledu prospekta ugotovol. da gre za proizvajalca FALCON ( ne Diamond ).
Naziv : OUTBACK-1899.
Striček google da veliko informacij.... in eno od njih je naslov na katerem je prospekt :

http://www.google.si/imgres?q=outback-1 ... x=58&ty=72

Ali pa film : http://www.youtube.com/watch?v=gYmsCf_bgcA



Veliko bi se dalo debatirati na to temo..... stvar osebnega pogleda, zato kaj več o izkušnjah pri naslednjih aktivacijah...

73 de S58R - Rado

s57x
Prispevkov: 272
Pridružen: 09 Jun 2008, 15:40

Re:

Odgovor Napisal/-a s57x »

Kako bi ti šele "šlo", če bi s sabo nesel eno staro streho od avta! Tako pa je bila "kontrapeza" (le) vse, kar je bilo vezano na oplet.
S Tonetom, S50NV sva tako anteno preizkusila jeseni (še nisem pripopal slik), palčka dela čisto spodobno, tudi z zvitimi radiali. Čakava pa ugodnejše vreme, da jo "v živo"primerjava še z "normalno" SOTA anteno.
V naši luknji te nisem niti slutil! Tako te je pa slišala EU:

RBN DX de S50ARX-#: 7030.7 S58R/P 25 dB 24 WPM CQ 1157Z 2011-12-31 11:57:17
RBN DX de US0KW-#: 7030.7 S58R/P 02 dB 24 WPM CQ 1157Z KO30 2011-12-31 11:57:01
RBN DX de IK3STG-#: 7030.7 S58R/P 18 dB 24 WPM CQ 1157Z 2011-12-31 11:57:00
RBN DX de DL2CC-#: 7030.7 S58R/P 26 dB 24 WPM CQ 1148Z JN48 2011-12-31 11:48:49
RBN DX de IK3STG-#: 7030.7 S58R/P 25 dB 24 WPM CQ 1146Z 2011-12-31 11:46:55
RBN DX de S50ARX-#: 7030.7 S58R/P 06 dB 24 WPM CQ 1145Z 2011-12-31 11:45:07
RBN DX de DL2CC-#: 7032.4 S58R/P 12 dB 24 WPM CQ 1140Z JN48 2011-12-31 11:40:21
RBN DX de S50ARX-#: 7030.8 S58R/P 10 dB 24 WPM CQ 1135Z 2011-12-31 11:35:02
RBN DX de DL2CC-#: 7030.8 S58R/P 03 dB 24 WPM CQ 1134Z JN48 2011-12-31 11:34:57
RBN DX de IK3STG-#: 7030.8 S58R/P 10 dB 23 WPM CQ 1134Z 2011-12-31 11:34:25
RBN DX de OH6BG-#: 14060.8 S58R/P 09 dB 24 WPM CQ 1130Z 2011-12-31 11:30:02
RBN DX de OH6BG-#: 21060.3 S58R/P 23 dB 24 WPM CQ 1128Z 2011-12-31 11:28:07
RBN DX de RZ3DVP-#: 21060.7 S58R/P 02 dB 24 WPM CQ 1127Z 2011-12-31 11:27:11
RBN DX de IK3STG-#: 7031.8 S58R/P 07 dB 24 WPM CQ 1117Z 2011-12-31 11:17:00
RBN DX de S50ARX-#: 7031.8 S58R/P 06 dB 24 WPM CQ 1116Z 2011-12-31 11:16:12

73 Jurij, s57x

Uporabniški avatar
s57xx
Prispevkov: 1066
Pridružen: 19 Maj 2008, 08:08
Kraj: Škofja Loka

Re: FALCON antena

Odgovor Napisal/-a s57xx »

Zdravo!

Ni mi dalo miru in sem želel kaj več izvedeti o teh malih "čudežnih" antencah. Za izhodišče mi je bilo dvoje. Prvo je bila knjiga Toma, N6BT v kateri govori o svojih začetkih radio amaterizma. V začetku knjige navaja, da je skoraj vsaka zadeva lahko antena. Začel je z aluminijsatimi okenskimi okvirji, nadaljeval s 100W žarnicami, kasneje je poizkusil celo s faziranjem treh 100W žarnic. Končalo se je z ustanovitvijo znamke Force 12, raziskavami na področju vertikalk na morski obali (Team Vertical), itd. Zelo poučno branje za vsakogar, ki ga te zadeve nekoliko bolj zanimajo.

Drugo izhodišče je kup DOS-ovih programčkov, ki jih je naredil pokojni G4FGQ. Med njimi je tudi eden , s katerim lahko izračunamo prilagoditev kratkih vertikalnih anten (vertload.exe). Preden začnemo vnašati podatke moramo prebrati nekaj navodil, tako da z uporabo ne sme biti težav. Izračunov nisem preverjal v praksi, a nam vsaj nakažejo, kaj lahko od teh malih anten pričakujemo.

Največja neznanka pri vseh vertikalnih antenah so izgube v tleh. Tu sem vzel, da se gibljejo okoli 20 ohmov (2 radiala na tleh). Natančnih dimenzij Falcon antene nimam, zato sem jih ocenil na osnovi slik. Dolžina sevalca naj bi tako bila 175cm, dolžino navitja sem ocenil na 0.5m, premer navitja na 30mm, žico navitja na 1mm.

Rezultate sem primerjal z vertikalko polne višine, prav tako z dvema radialoma. Rezultati so zanimivi. Na 7MHz je izkoristek antene polne velikosti okoli 60%, kar je v okviru pričakovanj. Izkoristek ob ostalih nespremenjenih parametrih zelo niha v odvisnosti z izgubami v zemlji (parameter H), kar je tudi pričakovano.

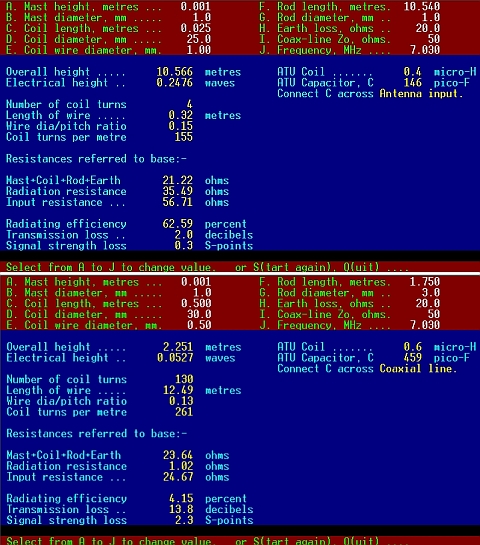

Primerjava 40m
Primerjava 40m
Kratka, zgolj 1.75m dolga antena, ki ima na dnu pol metra dolgo špulo, ima izkoristek okoli 4%, a je zgolj za dve S enoti slabša od svoje večje kolegice. V praksi to pomeni, da boste še vedno lahko naredili kar nekaj zvez, izgubili pa boste vse tiste, ki so vas pri anteni polne dolžine komaj še slišali.
Primerjava 20m
Primerjava 20m
Na 20m so zadeve boljše, kar je razumljivo. Full size antena ima prav tako izkoristek okoli 60%, mala antenca pa okoli 16% in je le za 1S enoto slabša od velike sestre.

Skratka - tudi s tem malim antenam gre, a je ogromno odvisno od zemlje. Čim več radialov vsekakor pomaga. Na aktivaciji, ki jo opisuje Rado, mu je za radial služil verjetno le oplet koaksa, s katerim je napajal anteno. Vsak se lahko poigra s programom, kako so videti številke v primeru različnih kvalitet tal.

Morda so številke, k jih navajam zgoraj, celo nekoliko preoptimistične. Meritev SWR-a na Falcon anteni, ki jih objavljajo nekateri lastniki kažejo na veliko širokopasovnost antene. To pa pri tako kratkih antenah dosežemo le na račun večjih izgub, s katerimi se dodatno zniža izkoristek. Zagovo ste že slišali za super širokopasovne antene, ki so bile namenjena vojski. Navite so bile iz uporovne žice ...
Jure S57XX
